| Gurtfüller 16 Gurt eingelegt mit Wandplatte montiert |
 |
|
| Gurtfüller 16 von rechts Hersteller: DWM |
 |
|
| Kasten für Gurtfüller 16 Innenansicht |
 |
|

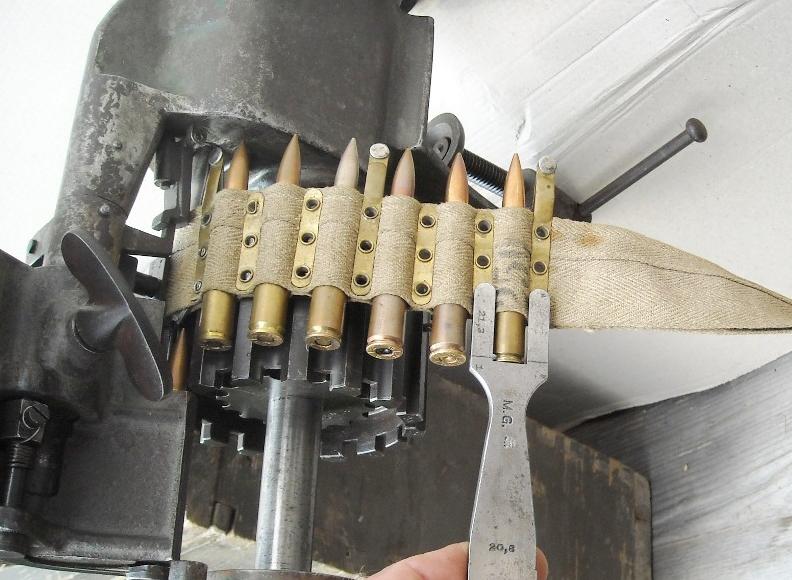

| Gurt eingelegt, teilw. befüllt. Lehre zur Prüfung der korrekten Eindrücktiefe der Patronen |
|
|
Gurte und Patronenkästen |
||
| deutsche Gurte verwendet im MG08 und 08/15 Hersteller hier: oben: DWM 1.15 unten: DWM 8.14 frühe Fertigung noch mit Messing- beschlägen Länge 6,34m Gewicht 1,3kg Gewicht gefüllt mit 250 Patronen 7,3 kg |
 |
|
| Gurt für MG 08 und 08/15 ab Mitte 1915 wurden die Gurte mit Eisenbeschlägen gefertigt Dieser von G.H. 8.17. Besonderheit: an diesem Gurt: Abstandsspangen alle 5 Patronen Häufiger sind Gurte mit Abstandsspangen alle 3 Patronen |
 |
|

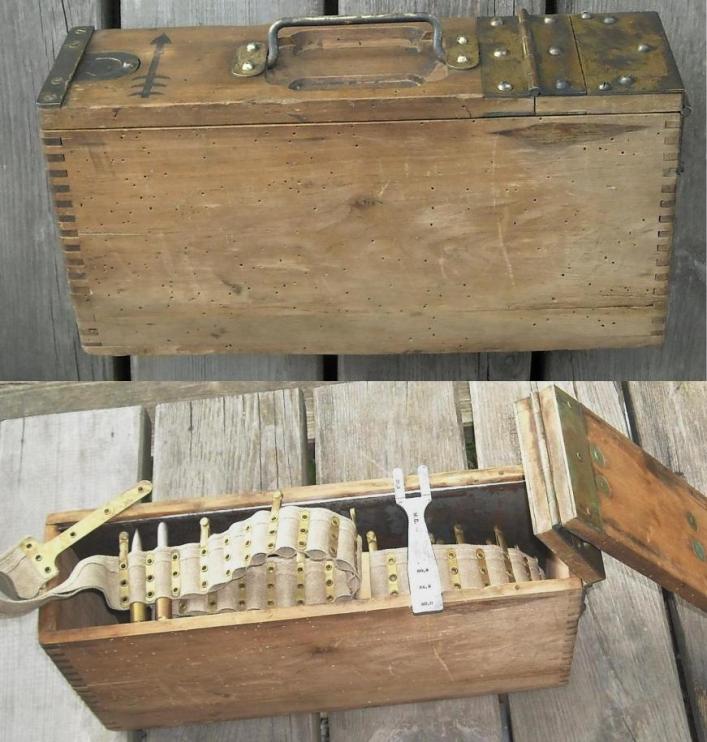

| Patronenkasten Mod. 1901 Holz-PK mit Messingbeschlägen und doppeltem Deckel-Scharnier Der vorhandene Kasten wurde nach 1907 umgerüstet um die neue Patrone S aufzunehmen. Dazu wurde an der Vorderseite ein Futterblech eingebaut um den Längen- unterschied von 2mm auszugleichen Patrone 88 ist 82mm lang, die ab 1907 eingeführte Patrone "S" ist nur 80mm lang |
 |
|
| Holz- Patronenkasten verwendet zum MG08 und 08/15 Inhalt: 1 Gurt a' 250 Patronen mit feldgrauem Anstrich man beachte den Richtungs- Pfeil a. Deckel Schußrichtung oberer Kasten mit Eisengriff der untere Kasten mit Griff aus Papierstoff |
 |
|
| Patronenkasten 11 frühes Modell ohne Deckelgriff Deckel öffnet quer zum Kasten Hersteller AW.. |
 |
|
| Patronenkasten 11 verwendet zum MG08 und 08/15 Hersteller: AWM 11 (Artilleriewerkstätten München) Gewicht ca 4 kg gefüllt mit 2 vollen Gurten ca 19 kg daneben Ölkanne |
 |
|
| Patronenkasten 11 innen Inhalt: 2 Gurte a' 250 Patronen verwendet zum MG08 und 08/15 |
 |
|
| Selten PK 11 in Luft bzw. wasserdichter Ausführung. |
 |
|
| Patronenkasten 15 verwendet für MG08 und 08/15 Inhalt: 1 Gurt a' 250 Patronen Gewicht 2,1kg gefuellt 9,5 kg |
 |
|
| Transportkasten für Patronenkasten 16 Inhalt 2 Stk PK 16 |
 |
|
| Weiteres Modell eines Transportkastens für 2 Stk PK 16. der Kasten ist ca 2cm kürzer, insgesamt leichter gebaut. Hier auch eine geänderte Anordnung der Gurttrommeln. |
 |
|
Patronenkasten 16 Hersteller F.R.C. Besonderheit hier: hellere Farbe und der Hinweis Feuer Kurbel hoch nur mit Farbe geschrieben, nicht ins Blech geprägt wie bei den meisten PK16 |
 |
|
| PK 16 geöffnet mit eingelegten 100 Schuß Gurten die Gurte haben ein spezielles, ca 30mm breites Einführ- stück diese Gurte haben immer eiserne Beschläge. |
 |
|
|
ein weiterer
Patronenkasten 16 für MG 08/15 Hersteller E&G Ehrich & Graetz Der Schriftzug: Feuer ! Kurbel hoch ist hier kursiv gehalten, sowie "Feuer !" nicht in rot sondern in weiß bemalt!! |
 |
|
| Werkzeuge | ||
| Nachgurt-Zange |
 |
|
| Werkzeugzange zum Nachgurten falls sich die Patronen aus dem Gurt gelöst haben. Die Dorne werden in die Ösen eingehängt, durch drücken der Zangengriffe werden die Patronen wieder auf gleiche Eindrücktiefe gesetzt. |
 |
|
