Zubehör & Werkzeug  für  MG 08 und 08/15

verschiedene
Munitions-
kästen

Wasserkasten  15
(vorne links)

Kasten für
Gurtfüller 16

verwendet zum
MG08 und 08/15
 Ölkasten 11

 Grösse & Form
 eines PK 11,

Inhalt:
1 Kanister für
   Petroleum
1 Kanister für Öl
1 Petroleumbüchse   für Rückstoßverstärker

Im vorderes Fach
ein   3-Liter
Glyzerinkanister
(Glyzerin wurde als
Frostschutz im Kühlmantel vewendet)


 Kasten mit
  unbekanntem
      Hersteller

         H.r.
    lieferte an die
Artilleriewerkstätten
  Danzig
AWD
Beispiel Beschriftung Oelkastenzwei.jpg
Skizze zum Inhalt
Ölkasten 11.
aus der  D.V. 89
     D i e     K ü h l w a s s e r b e h ä l t e r
Wasserkessel

(1. Modell)

zum MG 08

Höhe ca 34cm
Durchmesser 18cm

Inhalt ca 6,5 Liter

Hier Modell
mit eiserner
Armatur,
Herstellung ca 1915

Vorkriegsmodell
hatte Messing-
Ausgießer
Wasserkasten
Modell 15
(neuer Art)
zum
MG 08 & 08/15

Kühlwasserbehälter
so ab 1915
eingeführt.

Ausgiesser
ausgeklappt
Wasserkasten
Mod 15

  Hersteller :
       Bing
   Nürnberg
Weiterer
Wasserkasten 15

Mit  MG Nr. 903
gekennzeichnet.

Variante mit
vernieteten
Seitenwänden und
lederbezogenen
Griffen

  L a u f b e h ä l t e r

Ersatzlaufbehälter
  für 1 Rohr  zum
       MG 08
Blech mit Holzeinsatz

  das 08/15 Rohr
         mit  Mündungsbuchse
  passt hier nicht.


Hersteller im Deckel :
  B.Wiedermann
  Berlin N.39

    1916
"Lauf-Futteral für
Tragtierausrüstung"
(Ersatzlaufbehälter)

für 2 Rohre
MG08 oder 08/15

das untere Fach
nimmt den

"kleinen M.G. Wischstock 15"
auf.

Der Deckel  war auf
dieser Seite halbrund
gewölbt.

Hersteller:  AWD
(Artilleriewerkstätten
DANZIG)

Die Laufbehälter waren
mit Lederriemen
oder Stoffriemen
(Papiergarn) versehen.

  R Ü C K S T O ß V E R S T Ä R K E R

Links:
Rückstoß-
verstärker  für
Platzpatronen,
zum MG08,
die Büchse ist
feldgrau gestrichen

Mitte:
Rückstoß-
verstärker MG08
für scharfe Patronen

Rechts:
Rückstoß-
Verstärker zum
MG08/15
zerlegt zum
Einlegen in die
Petroleumbüchse
Abstandshalter aus Holz

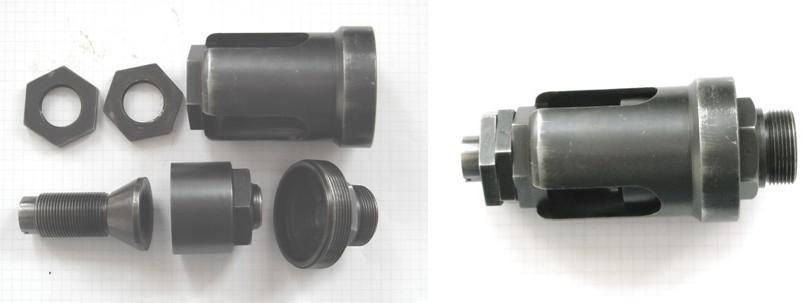

Rückstoß-
verstärker für
Platzpatronen
zum
MG 08/15

Ausführung
bis 1918








2. Teil von links:
Becher der auf
den Lauf
geschraubt wird.
Rückstoß-
verstärker
zum MG 08 für
Platzpatronen.

Abnahme WA4,
verwendet in der Wehrmacht

   W E R K Z E U G E     u n d     B E H Ä L T  E R

Kennzeichnung
des Werkzeugkasten
WK11
Verpackungsplan Werkzeugkasten%2011%20Verpackungsplan%20S33.jpg
Inhalt

Einsatz (oben) herausgenommen




Werkzeug /
Bereitschafts-
tasche

für
MG08 Schützen,









Inhalt:

linke Klappe:

oben:
2 x Hülsenzieher
für abgerissene
Hülsen, (1 fehlt)
unten:
Durchschlag
zum Zerlegen  &
spitzer Dorn zum
Zusammenbauen
des Schlosses.

mitte:
Feilenbehälter,
Reserve-
patronenträger,
Universalwerkzeug
 bzw. Hammer.


rechte Klappe:

oben:
Asbestschnur
zur Abdichtung d.
 Wassermantels,
am Laufdurchtritt
für Stopfbuchse
und Laufwicklung,
& Draht für Splinte

unten:

Reserve-
Schlagfeder und
Reserve-
Schlagbolzen



Variante Inhalt WerkzeugtascheN%20innenhp.jpg

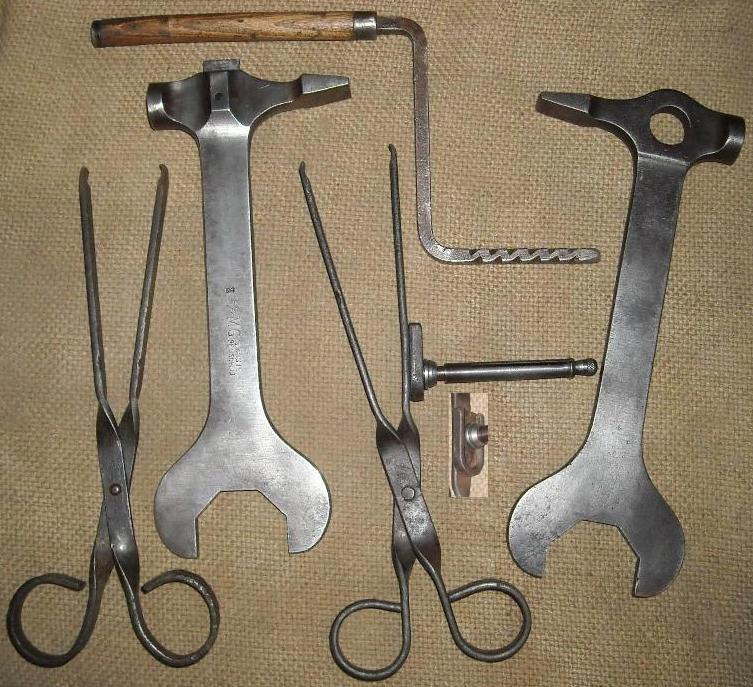

 Werkzeuge zu
 MG08 & 08/15

Greifzange 16
zum entfernen von
Hülsen usw.
aus dem MG-Gehäuse

Die Zange rechts mit Halter f. Hülsenzieher.
die Zange konnte
 auch zum  Aus-
ziehen von Patronen aus dem eingelegten Gurt  verwendet werden.

Winkelwischstock
zur schnellen
Reinigung des
Patronenlagers ohne Laufausbau.

MG-Schlüssel
Werkzeug/Hammer

zur Schloß-
Montage/Demontage
vom Rückstoss-

verstärker.
Bis 1918 wurden beiden gezeigten Varianten benutzt.

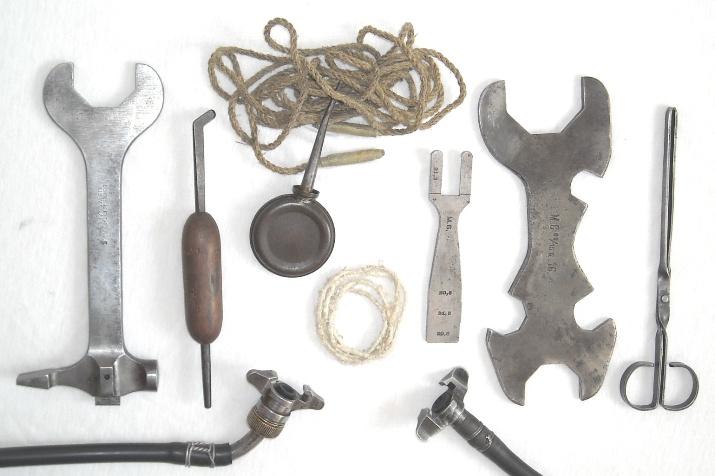

Noch Werkzeug zu
MG08 & 08/15

von links:
Hammer zur Schloß-
Montage/Demontage;
Taschenöffner z.Gurt;
Wischstrick  n.A. zur Laufreinigung,
dieser mit Bleienden;
Ölkännchen;darunter
Asbestschnur zur
Abdichtung zwischen Wassermantel/Lauf;
Lehre zur Kontrolle d.
Patronensitz im Gurt;
Schlüssel  MG08/15;
Greifzange 16;

unten links
Dampfschlauch n.A.
zum MG08
unten rechts:
Dampfschlauch zum MG08/15
Bodenfund
"langer
Hülsenauszieher"
zieht  abgerissene
Hülsen aus dem
Patronenlager aus.

Länge 470mm
GUT
Verschluß muß sich
noch schließen
lassen

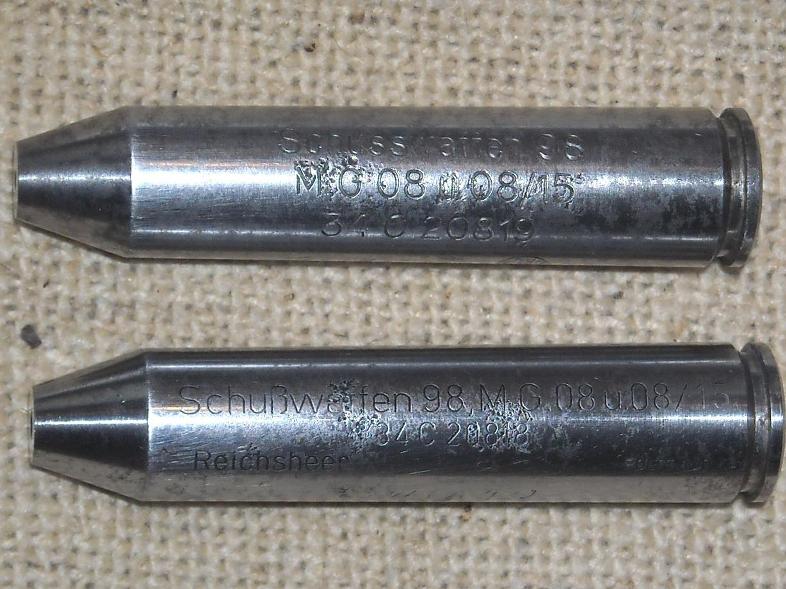

Werkzeug-
patronen

bzw. Lehren
zur  Kontrolle des Verschlußabstandes


NICHT   GUT
Verschluß darf sich nicht schließen lassen

  R E I N I G U N G S G E R Ä T    u n d     M A T E R I A L

Putzstock
zum

MG 08 & 08/15

damit konnte der Lauf ohne Ausbau
durchgewischt
werden
kleiner
M.G. Wischstock 15
ist im Doppellaufbehälter untergebracht.
Kasten
für
Reinigungsmaterial

Kasten wurde im Protzenwagen bzw
im Handwagen
mitgeführt.


Inhalt:
Werg, Stofflappen,
Pinsel, Holzsspäne

Kasten für   Schlosse und MG Schlüssel

Kasten war im Vorratsrwagen 08 verlastet.

Inhalt laut Inhaltsverzeichnis:

drei Reserveschlosse
für MG 08,
6 MG Schlüssel und
1 kg Asbestschnur
Waffenmeister- vorratskasten
für L.M.G 08/15

Inhalt Ersatzteile

L.M.G war die Flugzeug-
Bordwaffe
Zubehörkasten
für MG 08/15

Inhalt?
Vermutlich Staubschutz-
deckel, RSV, usw.


Infos und Bilder zu
Inhalt und
Innengestaltung
willkommen.

P l a t z p a t r o n e n g e r ä t     für    MG 08/15

Übungsgerätekasten
          08/15
  Platzpatronengerät

Inhalt:
4 Stk P-Läufe
4 Stk RSV in
 Büchsen für Platzpatronen


4 Stk Büchsen zum
RSV scharfe Patronen

Wurden MG's im
Manöver auf
Platzpatronengebrauch
umgebaut, wurden die Rückstoßverstärker für
die scharfe Patrone in
den vorgesehen
Petroleumbüchsen
aufbewahrt.

K ü h l w a s s e r b e h e i z u n g    f ü r    MG 08

Ofen für
Kohlebefeuerung




Durch die
Beheizung sollte
das
Kühlwasser
vor einfrieren
bewahrt werden.

Panzerung für Wassermantel  zum MG08

Mantelkopf- panzerung zum MG08

mit Hersteller-
zeichen
und  Stempel
"Sp267"
